轉子檢修及質量標準 氫冷發電機轉子氣密試驗

部位 名稱	檢 修 項 目	質 量 標 準
轉   子   本   體	1、轉子表面檢查。 2、轉子表面通風溝檢查。 3、轉子兩端風扇檢查。 4、中心環的檢查。 5、護環的檢查。?  6、轉子滑環的檢查。 7、發電機轉子引出導電棒的檢查。 8、轉子氣密檢查做壓力試驗。	1、轉子表面應無銹斑、燒焦、變色及彎曲現象。各部螺絲應緊固、無松動現象。 2、轉子通風溝內應清潔、干凈、無灰塵、油垢，槽楔緊固、無松動、位移、斷裂、破損等現象。 3、風扇葉片無灰塵、油垢，葉片無松動、破裂現象，平衡塊裝置牢固、無移位。 4、中心環無變形和裂紋，與大軸嵌裝的中心環必須接合緊密，無間隙和松動現象。止動銷子螺釘?shù)染o固牢靠、無松動現象。  5、護環無碰傷、變色、裂痕及斑點，無移位特征。鉆有通風孔的護環，其孔的四周應無裂紋。
滑環刷握刷架碳刷	1.轉子滑環表面的檢查。 2.滑環絕緣套的檢查。 3.滑環與軸同心度的檢查。 4.刷架引入、引出線的檢查。 5.刷握的檢查。	1、滑環表面應光滑無小溝及凸凹邊，應清潔、干凈、無銹垢、油脂等。當滑環表面不平狀態大于1.0毫米時，可以旋光，但不得超過滑環的最小允許直徑不得小于420mm。  2、滑環絕緣套應清潔、無電刷粉末、灰塵、油脂、損壞、破裂、松動等現象。?  3、滑環與軸同心，其擺度一般不應超過0.05mm。 4、滑環引入線應緊固，絕緣完好、綁線完整、無破損現象。 5、刷架的引出線絕緣良好，接線處清潔、刷架及刷架軸應無破裂。?    6、刷握下部邊緣與滑環表面距離應為2～4mm，電刷與刷握應有0.1～0.2mm間隙，使電刷在刷握內自由活動。電刷的高度不小于刷握的1/3高度。炭刷表面沒有破裂、粗糙等痕跡，并使之與滑環表面完全吻合，且接觸面不得小于75％，調整電刷的壓力在1.96×104—2.94×104Pa之間，固定刷架的螺絲應緊固，刷辮完好。

  氫冷發電機轉子氣密試驗：?
(1)在轉子穿入定子前，要做轉子漏氣試驗。使用帶蓋板工具將勵磁機端軸孔封住，向中心孔通入清潔干燥的壓縮空氣，在0.29MPa～0.39MPa壓力下檢查有、無漏氣。?
(2)在30分鐘內壓力應無下降，當下降時，應檢查漏氣部位，并消除之。?

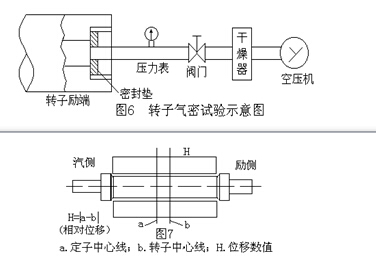

(3)漏氣消除后，再重復上述試驗，歷時6小時其壓力降低不低于開始壓力的10％，即為合格，具體見圖(6)所示：
