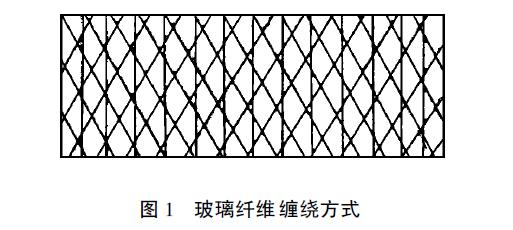

繞包絕緣是把無捻、無臘、無堿、經硅烷處理的多股長玻璃纖維束(即玻璃紗束),通過纏繞設備的排列裝置平行排列后,按規定的纏繞程序經過浸膠后,有規則地對繞組的內包封、層間絕緣、外包封、段間絕緣和端部絕緣進行包繞,實現繞組內、外部絕緣充填和整體性封閉。高壓繞組通常采用垂直和30b交叉混合包繞方式,如圖1所示。

段間絕緣和端部絕緣采取以垂直包繞為主,交叉包繞為輔的包繞方式。層間絕緣垂直包繞時,玻璃紗束能夠直接進入導線匝間間隙之中,對排線時產生的匝間間隙進行有效的填充。

交叉包繞時,玻璃紗束有規則地按設定的包繞角度往復編成細密的網絡狀,形成厚度均勻的玻璃紗束和樹脂復合的編織層,完成對每層導線的封閉和滿足層間絕緣的要求。段間絕緣、端部絕緣利用垂直包繞填平到導線高度后,和層間絕緣一起實行交叉包繞,完成繞組端部的封閉和段間絕緣的填充。這樣就形成了一個由玻璃紗束、環氧樹脂為基料,編織狀的層間、段間和端部玻璃鋼體的絕緣結構。(正航儀器編輯)http://www.dgzhenghang.cn
